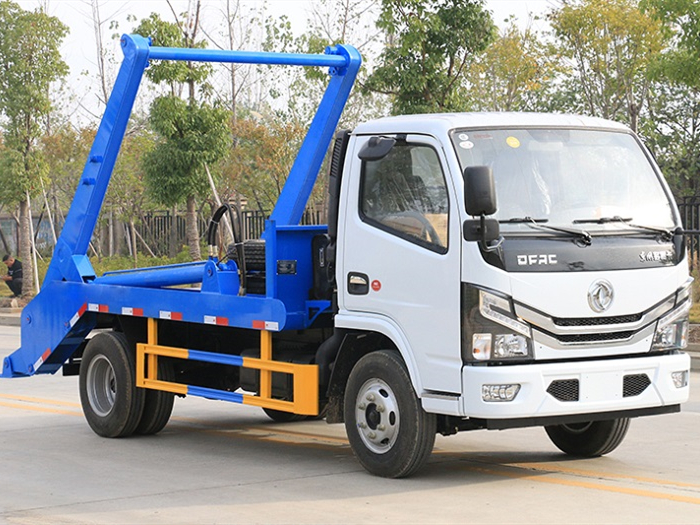

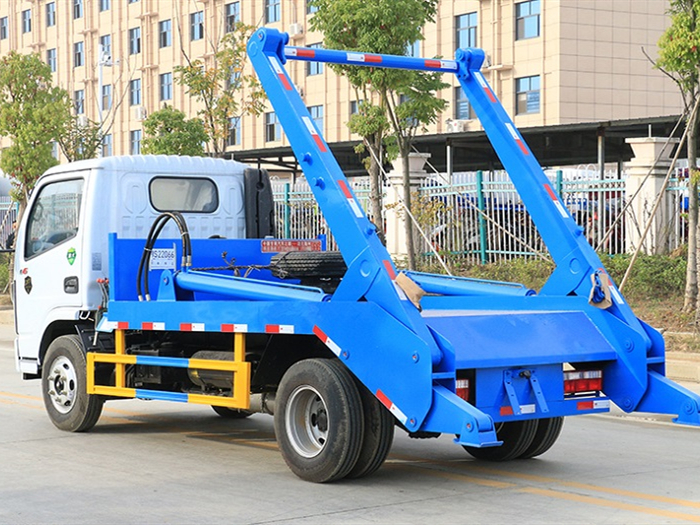

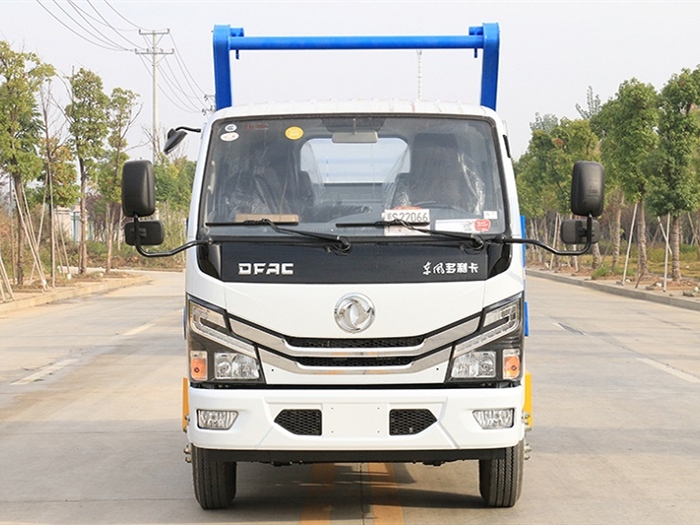

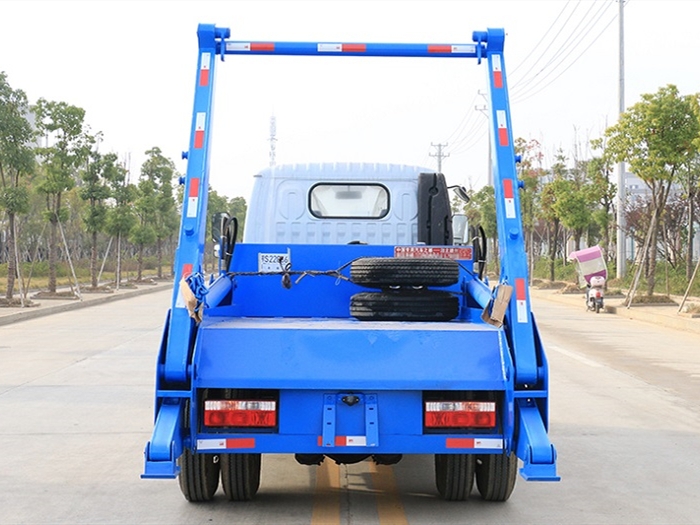

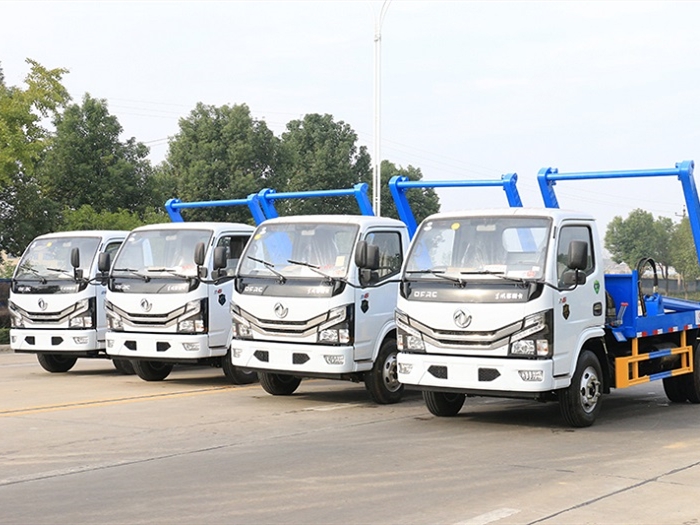

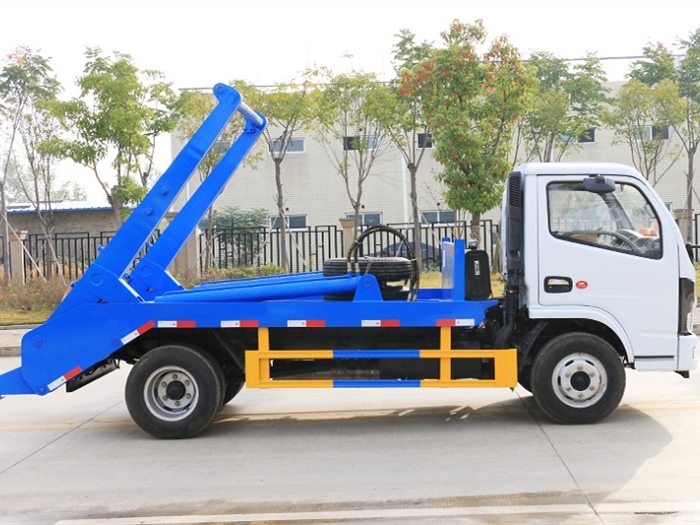

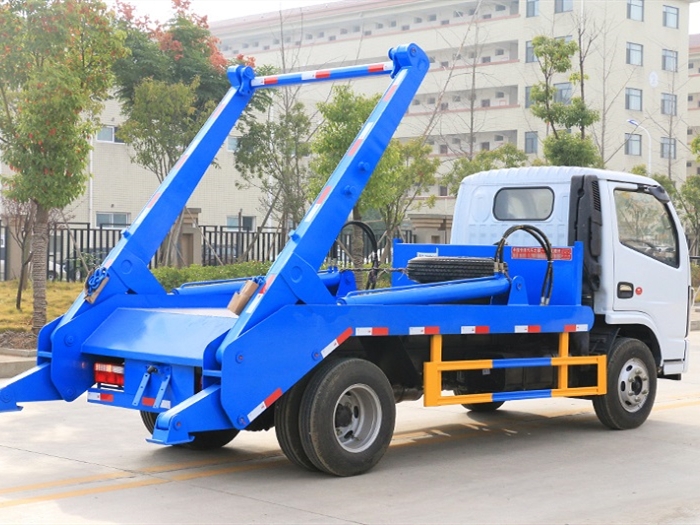

東風小多利卡3~4方擺臂垃圾車國六

東風小多利卡3~4方擺臂垃圾車底盤配置：

東風多利卡D6國六新款1730單排駕駛室，3308mm軸距，搭載國六（國Ⅵ）錫柴110柴油發動機或云內126馬力發動機，萬里揚5檔變速箱，1.5噸前橋3.5噸后橋，7.00R16鋼絲輪胎，188*(5+3)750雙層大梁，電動玻璃、中控鎖、ABS、氣剎。

4方東風多利卡擺臂垃圾車上裝配置：

箱體配置：廂體材質采用邊三底四的Q235優質炭鋼，廂體有效容積為4立方米。

1、廂體材質 垃圾車可采用：碳鋼、不銹鋼、內部采取環氧樹脂防腐處理

2、廂型 垃圾車廂形根據車型不同而變化

3、使用范圍 小型垃圾車廣泛適用與城市街道垃圾處理，均具有自卸功能，液壓操作，傾倒方便。

專用性能說明：擺臂垃圾車的垃圾斗可吊上吊下，擺臂一次工作循環時間60s。該車的特點是垃圾斗與車體分開，能實現一車與多個垃圾斗聯合使用，循環運輸，充分了車輛的運輸能力，特別適用于短途運輸，如環衛部門對城鎮垃圾的清理、運輸等等。

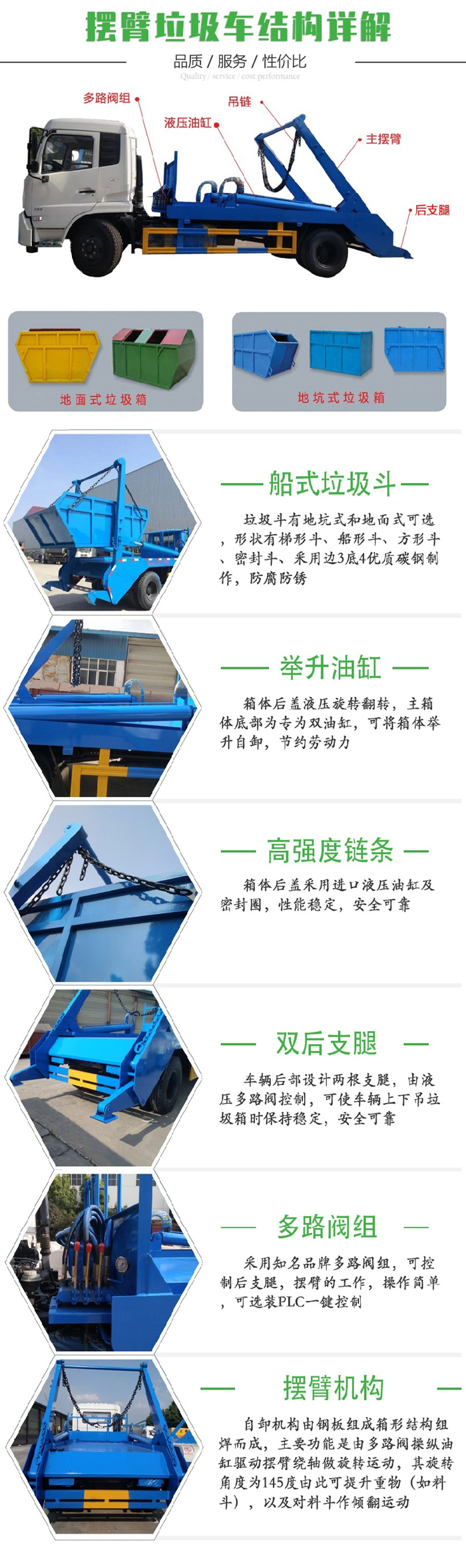

擺臂式垃圾車

擺臂式垃圾車料斗：

垃圾斗是金屬焊接件，有敞開和密封兩種形式。當散裝貨物裝入料斗后，掛上吊鏈，通過操作擺臂可將料斗吊上車。卸料時操作擺臂將料斗吊起，落地后取下一端的吊鏈可操作料斗卸料。料斗的**傾翻角可達86°。

液壓操作系統：

由油箱、油泵、多路換向閥、液壓缸、平衡閥、液壓鎖、濾油器和管路等組成。 擺臂式垃圾車整個系統由汽車變速箱、取力器提供動力，手動多路換向閥操縱支腿油缸、擺臂油缸作伸縮運動。本系統油泵排量大小可由手動油門在車下作調控，手動換向閥手柄**閥桿行程從而**油缸活塞桿運動速度，系統壓力可由安全溢流閥設定，系統超過設定壓力將由安全溢流閥溢流。

操作系統：

通過該系統實現各項功能的轉換。在操作多路換向閥前應掛上取力器帶動油泵工作。

通過擺臂式垃圾車操縱多路換向閥的手柄可完成支腿的伸縮和裝料、卸料工作。通過操作在多路換向閥旁的油門手柄，可**發動機的轉速，從而調節系統的流量改變機構的工作速度。

1號高度**閥用于前懸架**，它有兩個電磁閥分別**左右兩個空氣彈簧。

2號高度**閥用于后懸架**，也采用兩個電磁閥，為了防止空氣管路中產生不正常的壓力，2號高度**閥中采用了一個溢流閥。
