我公司生產灑水車，標配前沖、后灑、側噴、后置式工作平臺、平臺上有高壓水炮（可360°旋轉，可調成柱狀最大射程35米，也可調成霧狀最大射程15米，可調成：直沖狀、大雨、中雨、小雨、毛毛雨），配備優質大功率專用灑水泵，取力器，雜物過濾網，國標通用65型消防接口（可通過消防栓加水）、1套自流球閥系統（可自吸自排，可從河里或池塘抽水到罐體，最大吸程7米），2根引水鋼絲膠管。水泵、取力器、球閥、濾網均為國家標準產品，主管道加粗，法蘭墊、法蘭盤加厚，萬向前沖，大通徑球閥，具有性能優良，工作可靠、效率高、流量大、維修方便等特點。

二、產品性能及特點

灑水車罐體結構為橢圓形或方圓形,采用武鋼優質碳鋼制作, 運用大型卷板機一次成型，先進的設備自動焊接工藝, 外形更加美觀、密封性能卓越。整車罐體內部被隔板隔斷成為 2-3 室，波浪形折彎隔板下端有通孔, 具有防波防蕩作用，以減低汽車行駛時罐內液體的沖擊。外表涂防銹漆及裝飾漆。

三、產品主要技術參數

整車型號			DFH5160GPSBX1S
底盤型號			DFH1160BX1
發動機功率			康明斯195馬力
軸距			3950
底盤其他配置			康明斯195馬力，法士特8檔變速箱，D530排半標準頂，3.6T前橋，8T后橋，9.00鋼絲胎，230雙層大梁，斷氣剎，空調，電動門窗
整車尺寸			7550,7900,8150,850024802960,3100
整備質量			6500,6900
總質量			16200
額定質量			9105,9170,9505,9570
上裝配置及參數	水罐有效容積（m3）		12
	水槍射程		25
	沖洗寬度		≥20
	灑水寬度		≥12
	罐體	罐體材質、厚度	4 mm武鋼碳鋼板
		封頭材質、厚度	Q235B碳鋼、6mm
		防波板厚度/個數	3mm/2
		檢修人孔	Q235B碳鋼，1個
	水泵	型號	60/90
		流量	60
		揚程	90
		自吸高度	6.5
	水路系統	管路	鍍鋅鋼管、油漆
		前沖	鋁合金、圓錐噴嘴，2個
		后灑	鋁合金，2個
		高炮	鋁合金，1個
		側噴	鋁合金、蓮蓬噴頭，2個
		球閥	合金鋼、手動球閥
		加水口	中式內扣式消防栓接口、鋁合金
	取力器，傳動軸		與變速箱、水泵匹配
	工作平臺		Q195碳鋼、沖孔、1.5mm
	管箱		2個，PVC管；罐體左右兩側各一；長度與罐體等長，橫截面為圓形

*底盤配置：東風天錦高端駕駛室，3950軸距，康明斯195馬力，法士特8檔變速箱，D530排半標準頂，3.6T前橋，8T后橋，9.00鋼絲胎，230雙層大梁，斷氣剎，空調，電動門窗.

*補充說明：可加裝空調、氣動控制閥、噴藥設備等專業配置。

*灑水車工作原理：主要由發動機帶動變速箱，變速箱上安裝的取力器帶動灑水泵，灑水泵產生動力，將罐體內部的液體通過管網噴灑出去。

*改裝配置：罐體用4MM碳鋼板制作，罐內隔板具有防波作用，以減低汽車行駛時罐體液體的沖擊。整車帶一個專用灑水泵（垂直最大吸程6米），灑水寬度14米，射程28米。多功能灑水車配備2個前沖（噴）(能將路面泥巴、塵土、垃圾沖干凈)；2個后灑(能均勻地將水灑在路面,一次灑水寬度14米)、2個側噴（花灑）(能均勻地將路旁綠化帶澆灌)、帶1個后工作平臺，平臺上安裝1個綠化灑水高炮（灑水炮可全方位旋轉，可連續調成直沖狀、大雨、小雨、毛毛雨，霧狀可調節沖洗高大樹木），引水時間<5min，流量90m3/h。帶1個消防接頭，帶1個自流閥，1個過濾裝置、人性化爬梯及側防護欄，安裝灑水音樂(lè )喇叭。

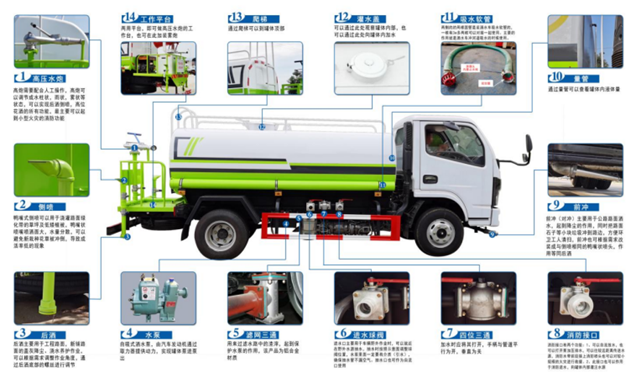

四、產品安裝配置

序號	名稱	圖片	功能
1	上裝總成		罐體有效容積12方，后操作平臺，加裝防護欄
2	量管		通過量管可以查看罐體內液體量
3	四位三通		灑水車水泵進水口，可自吸自排，帶65#消防接口，可接消防栓進水
4	進水口		進水口主要用于車輛野外作業時，可以就近在野外水源抽水，抽水時按照示意圖調整球閥位置，水泵里面一定要有介質（引水），確保抽水管不漏空氣。抽水口也可作為自流口使用
5	消防接口		消防接口有兩個功能：1、可以自流放水，也可以打開泵加壓排水，可以往較遠距離傳送水源，消防水帶前段接上消防噴頭也可以對較小規模的火災進行救援。2、此接口也可以作用于消防進水，向罐體內部灌注水源

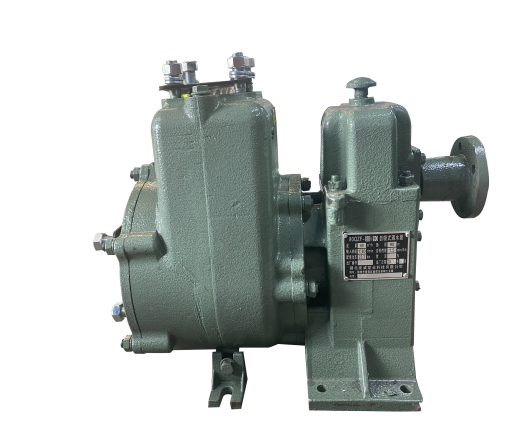

6	水泵		60/90自吸式灑水泵，由汽車發動機通過取力器提供動力，實現罐體泵進泵出
7	前沖		用于公路路面灑水，起到降塵的作用，同時把路面石子等小塊垃圾沖到路邊，方便環衛工人清掃，前沖也可根據需求改裝成與側噴相同的鴨嘴狀噴頭，作用等同后灑
8	后灑		用于工程路面，新鋪路面的蓋灰降塵、澆水養護作業，可以根據需求調整作業角度，通過后灑底部的螺絲進行調節

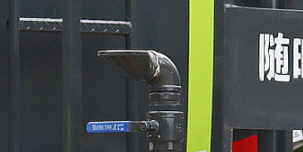

9	側噴		用于澆灌路面綠化帶的草坪及低矮植被，鴨嘴狀噴嘴噴灑面大，水量分散，可以避免新栽種花草被沖倒，導致成活率低的現象
10	大通徑球閥		加大管道出水量
11	高炮		高炮需要配合人工操作，高炮可以調節成水柱狀，雨狀，霧狀等狀態，可以實現后灑側噴，高位花灑的所有功能，最主要可以起到小型火災的消防功能
12	高位花灑		用于澆灌公路兩邊的綠化帶。安裝高位花灑后，澆灌綠化帶不需要后工作平臺站人手動操作，并且高位花灑灑水比高炮更均勻，噴灑范圍更廣。

五、產品圖片

六、灑水車功能說明
