東風天錦深度保潔車

一、產品概述

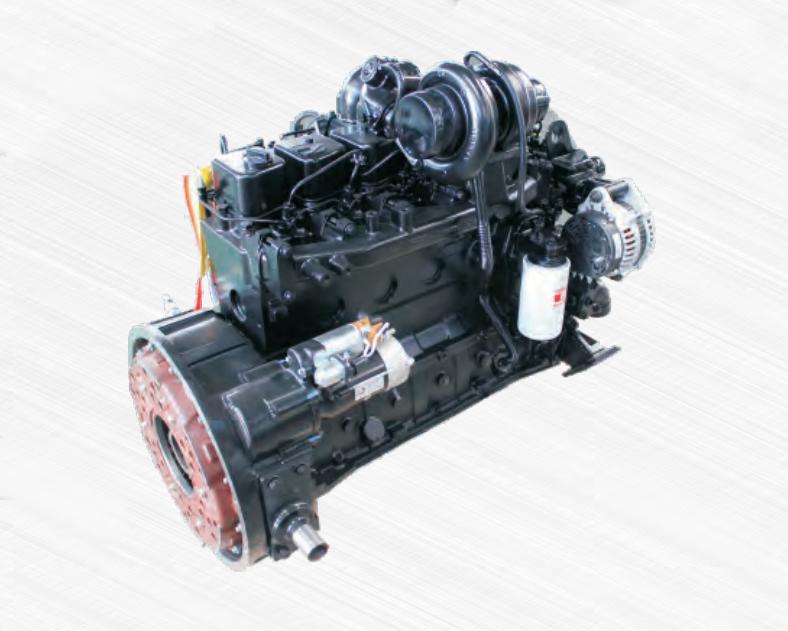

東風天錦深度保潔車是公司研發的新型道路清掃車（后置吸塵車與洗掃車合二為一），采用東風天錦國六二類原廠汽車底盤改裝,加裝副發動機（康明斯170馬力）、免維護風機、高壓水泵（GTM）、3.5立方清水箱、8立方垃圾箱、后置吸盤（帶高壓側噴桿），工作視頻探頭，自動脈沖清理功能，液壓系統、專用裝置電控系統和副車架等改裝而成，采用負壓純吸的原理，單向進風（無反吹氣流），吸塵模式下粉塵只進不出、無揚塵，實現PM2.5零排放，洗掃模式下適用于城市道路、高架橋、廣場、機場、碼頭、廠區等水泥混凝土路面和瀝青路面的機械化保潔作業。

 先進高效  清潔到位

東風天錦深度保潔車采用東風商用車有限公司汽車底盤，加裝康明斯副發動機、風機、垃圾箱、吸盤裝置、電控系統等品牌零部件，其他主要配套件實行全球采購,產品性能達到國際先進水平。

在結構方面，該產品采用矩形結構的清水箱、垃圾箱，瓦棱式的表面造型，合理的整車長、寬、高配比，使整車造型美觀大方，耳目一新。產品采用獨創(chuàng )的鎖緊技術，使垃圾箱后門密封效果更好。垃圾箱傾翻卸料，帶自卸裝置，卸料容易。垃圾箱總容積達8立方米，水箱總容積達3.5立方米，實現了作業時清水和污水的有效容積配比。

東風天錦深度保潔車功能強大，作業路面一次清掃率可達90%以上，能很好地解決路面的清掃保潔問題。

安全快捷  環保節能

 東風天錦深度保潔車采用一鍵式操作智能化電控系統,操作簡單方便，減輕了操作強度，避免了人為誤操作。該產品采用高科技清掃系統，吸盤寬度幾乎與車寬平齊，大大提高了工作效率；不隨整車載荷變化，能達到最佳的吸塵效果，且吸盤內置滾刷，能進一步清掃路面縫隙中的垃圾。

此外，該產品還系統設置了多種作業模式，用戶可根據作業需要，一鍵起動或停止作業，方便節能，大大減少了誤操作的可能性。駕駛室操作平臺采用人體工程學設計，所有作業操作旋鈕和作業監控儀表均集合在位于駕駛員右側的操作盒上，簡單直觀、操作便捷, 在市場上具有強有勁的競爭力，產品性能達到國際先進智慧。

二、產品特點

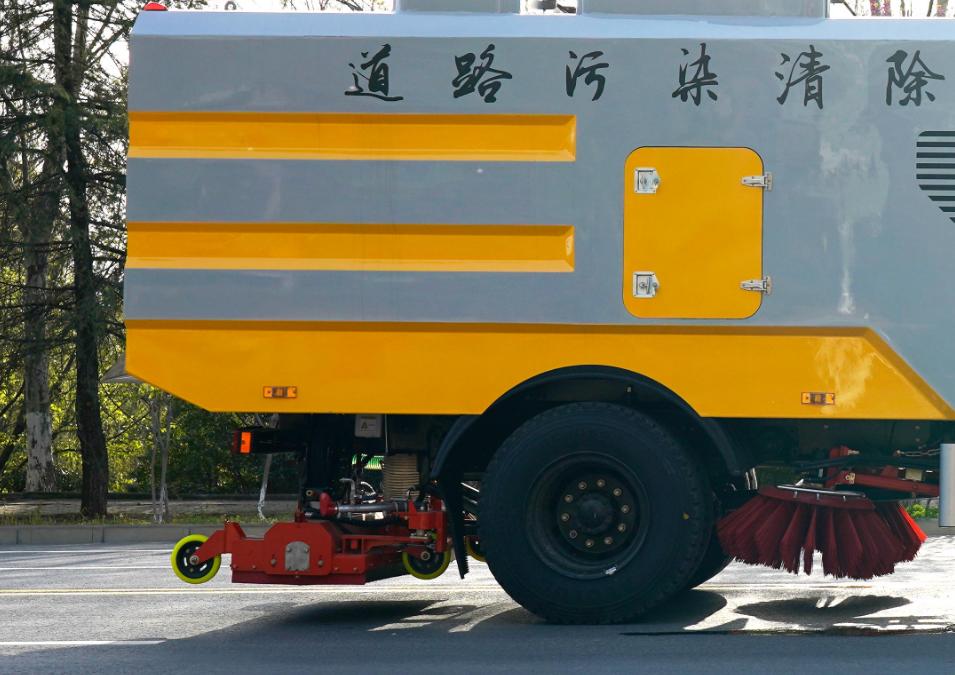

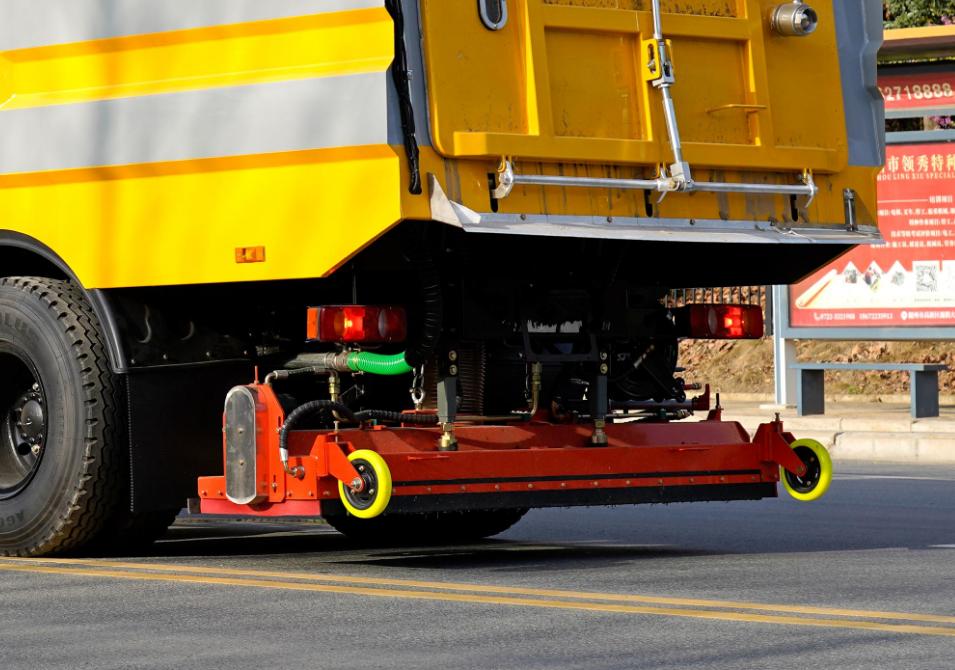

● 采用后置寬幅吸嘴內置滾掃結構、內置高壓噴水桿結構，能將垃圾一吸無遺。

● 寬幅吸嘴由液壓油缸控制升降，采用液壓浮動技術可大大提高膠輪的使用壽命。

● 采用獨特的箱體結構，濾筒拆卸維護簡單、方便，垃圾箱采用傾斜板結構，卸料方便，無需人工干預。

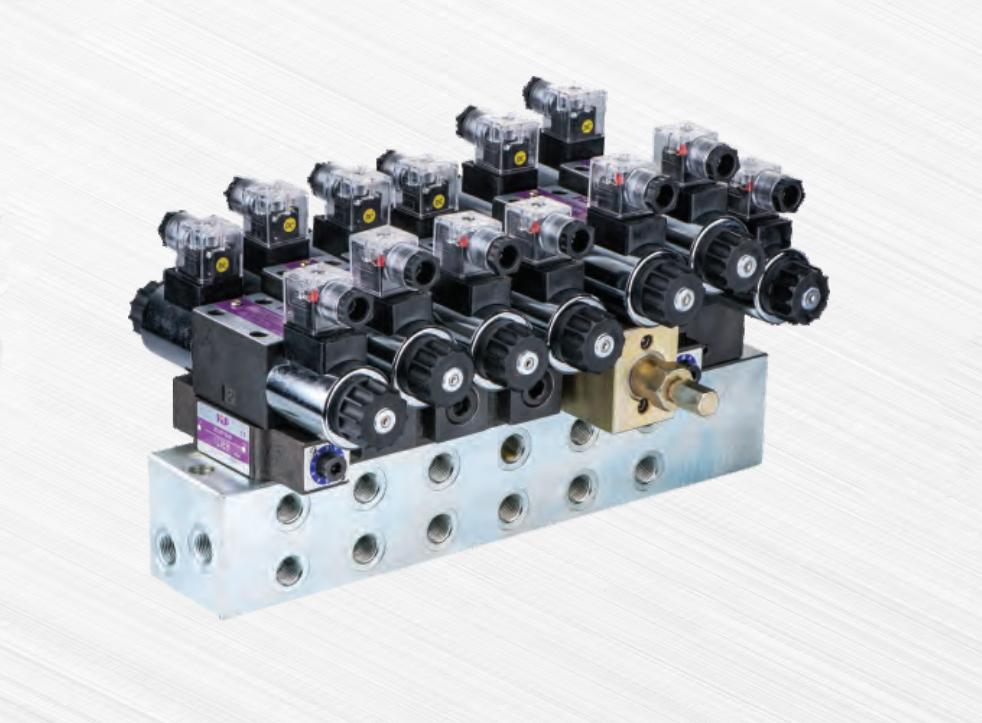

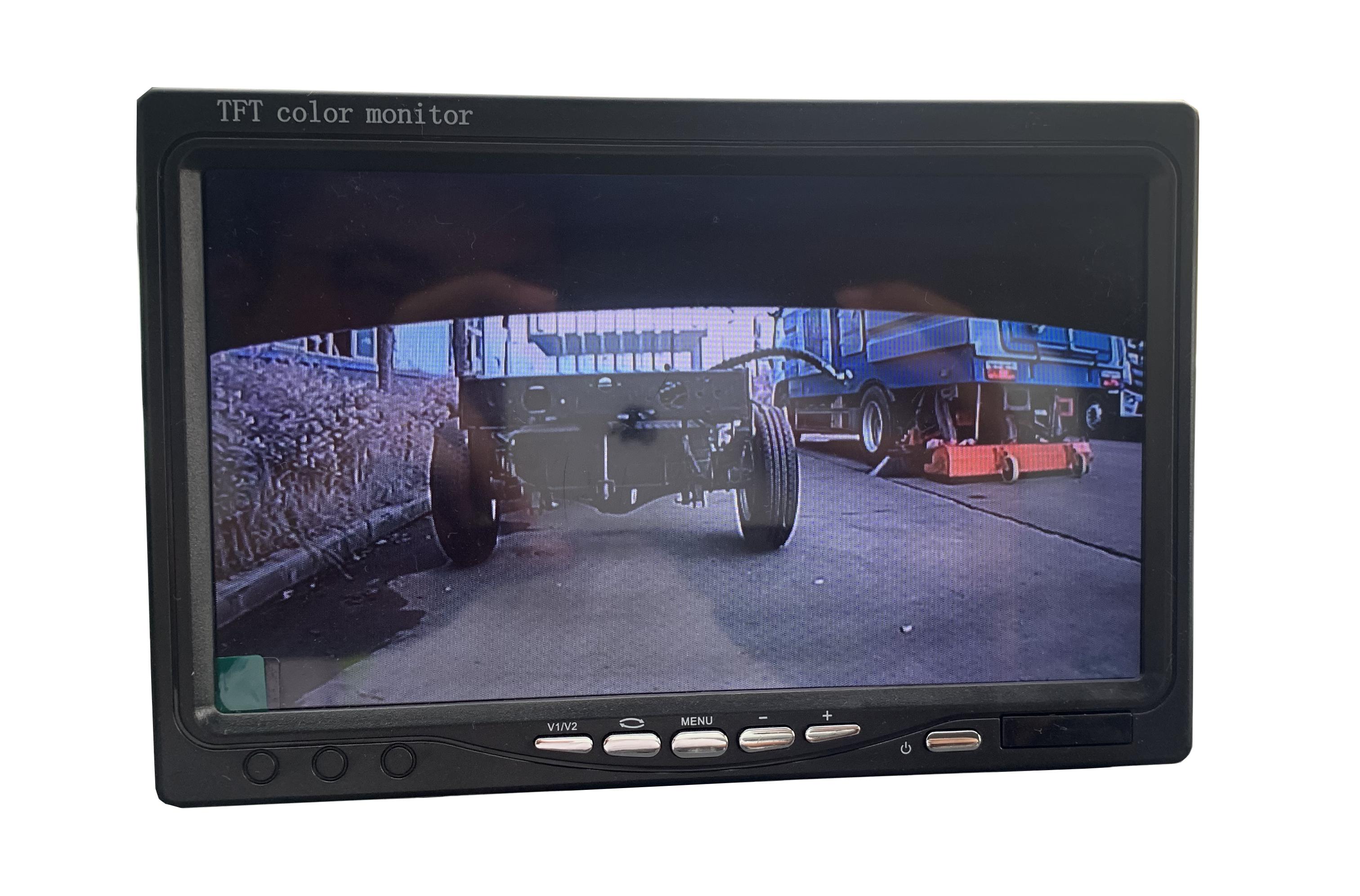

●  電氣系統采用集成模塊化CAN總線控制，面板具有副發動機轉速、水溫、操作工況等的實時顯示與監控等視頻功能，作業狀態一目了然，維護方便。

● 采用濾筒，并設有氣脈沖濾筒清灰裝置，可有效分離吸塵車濾筒上的粉塵，避免造成濾筒的堵塞和二次污染，從而大大提高濾筒壽命及吸塵車的整體性能，極大提高濾筒清灰效果。

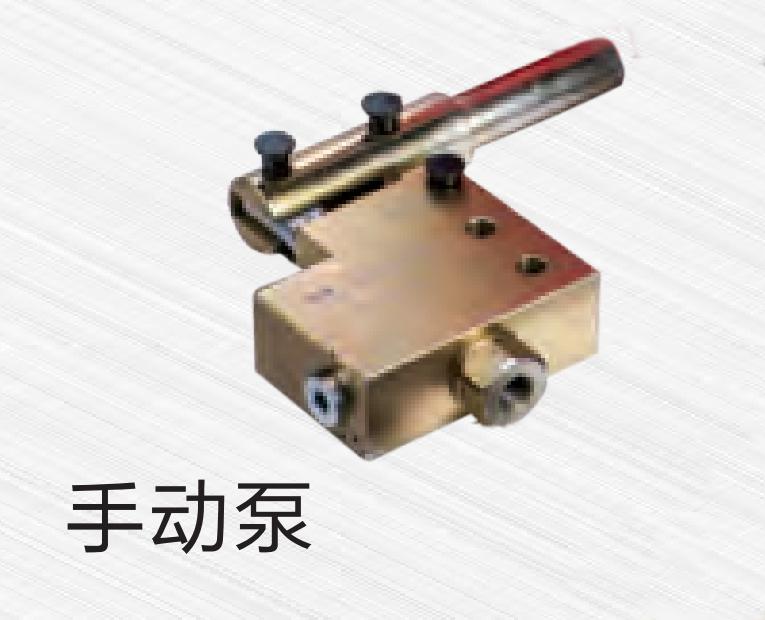

●加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。

（二）上裝清掃部分

清掃系統	型式		在底盤后軸之后，布置一個可升降吸盤，吸盤內置滾刷，滾刷旋轉由液壓馬達驅動，內置高壓噴水桿，側高壓噴水桿。
	主要元件組成		吸盤、油缸、油管液壓馬達等
吸嘴裝置	型 式		在底盤后軸之后，布置一個可升降吸盤，吸盤內置滾刷，滾刷旋轉由液壓馬達驅動。
	吸管直徑	mm	220
	工作狀態吸嘴邊剛性部份 離地間隙		5～8
	手動泵應急舉升系統		如遇副發動機故障造成液壓系統不能使用，掃刷、吸盤、大廂均不能升降，可使用手動泵應急舉升系統操作。

五、產品功能配置

序號	名稱	功能介紹

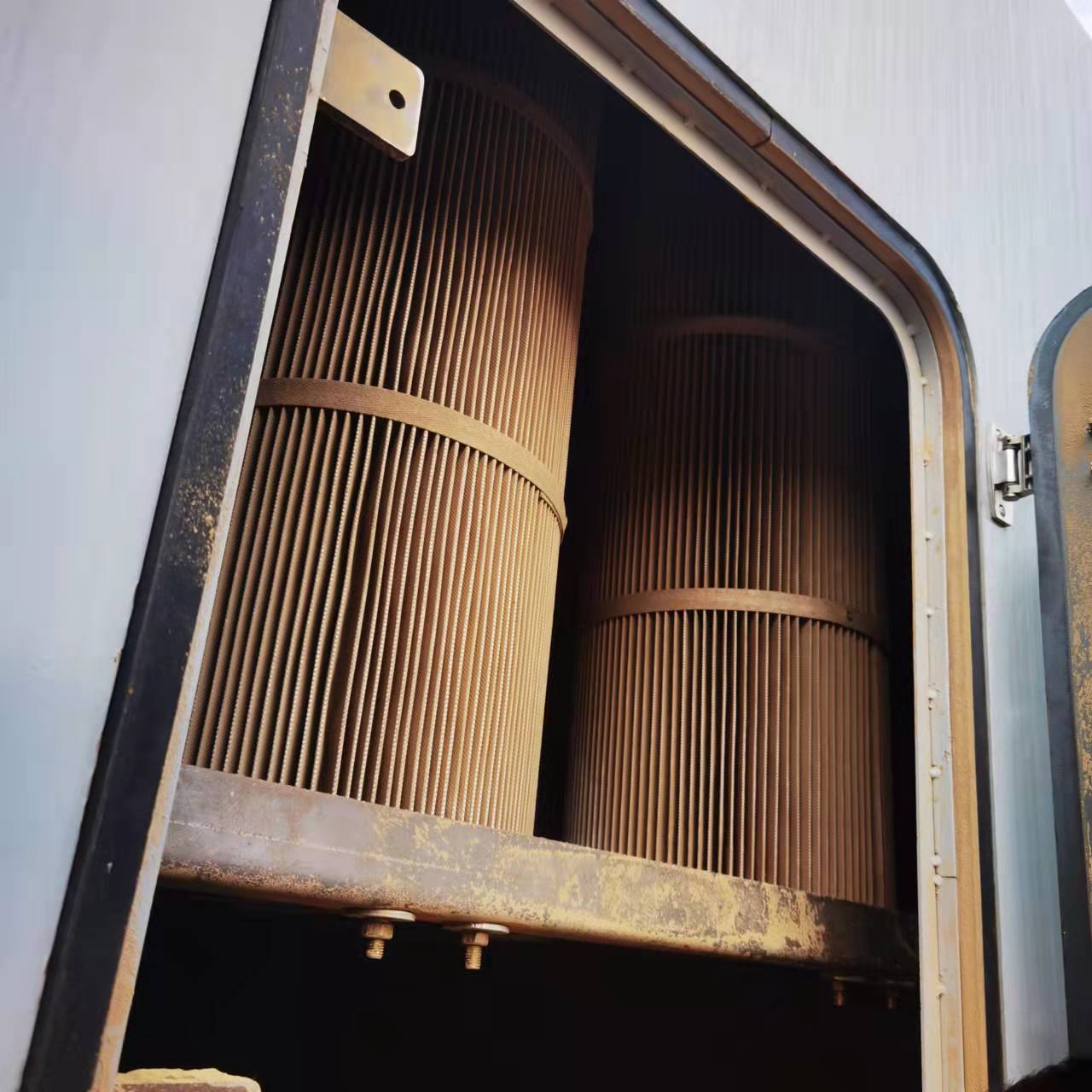

1	豎直濾筒	方便清理、拆卸
2	側高壓噴桿	增加作業寬度

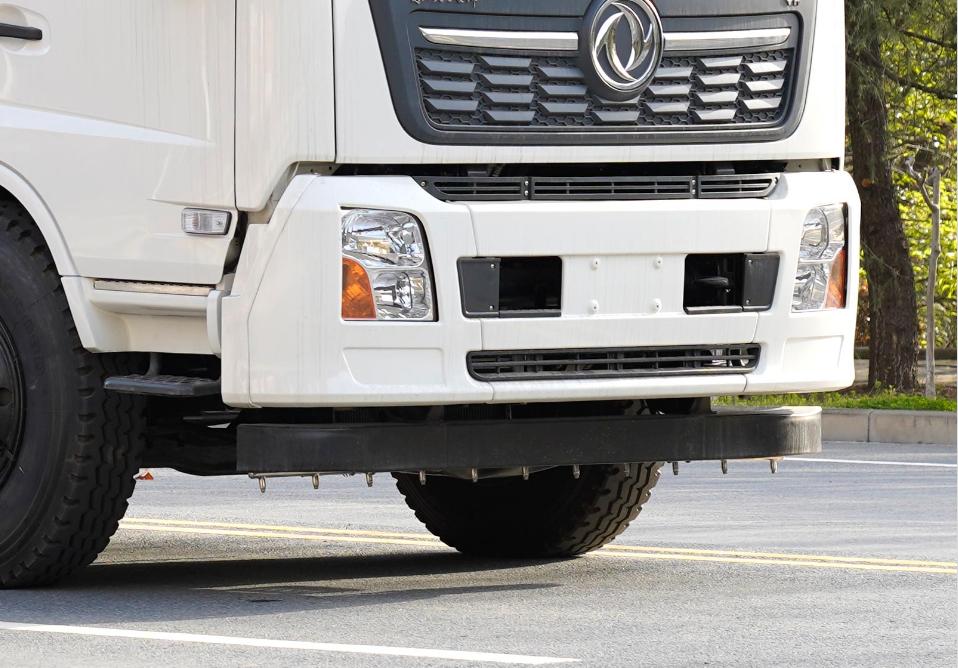

3	高壓前噴霧	作業時前部抑塵。

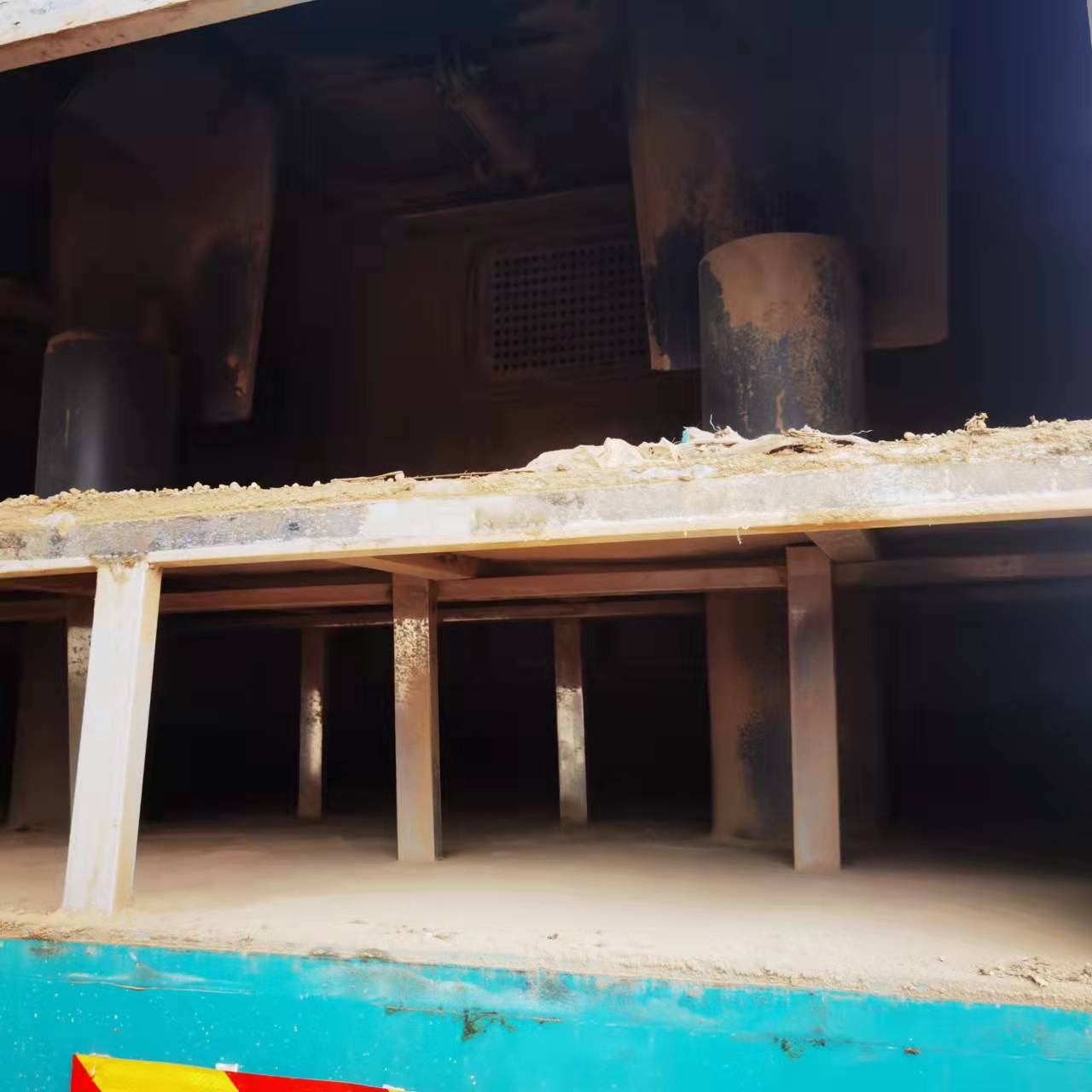

4	垃圾箱	垃圾箱干濕分離結構

隨車配件

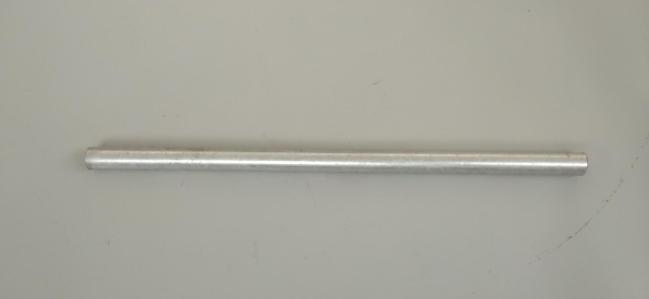

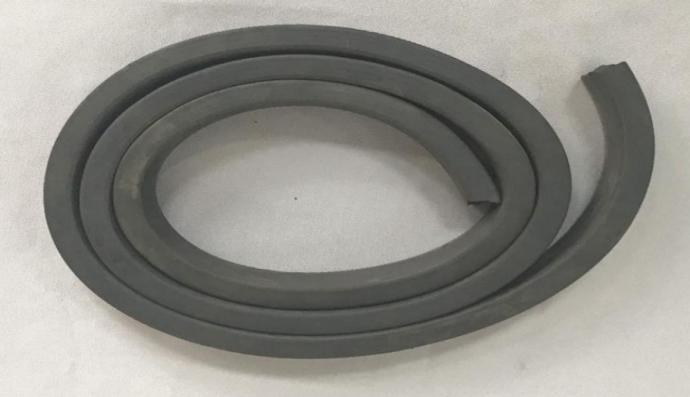

手壓泵撐桿	后門、風機密封條

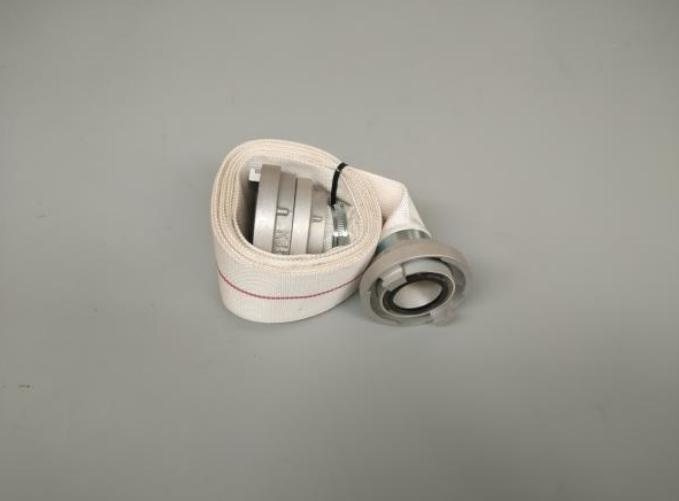

吸盤口密封條	消防水帶

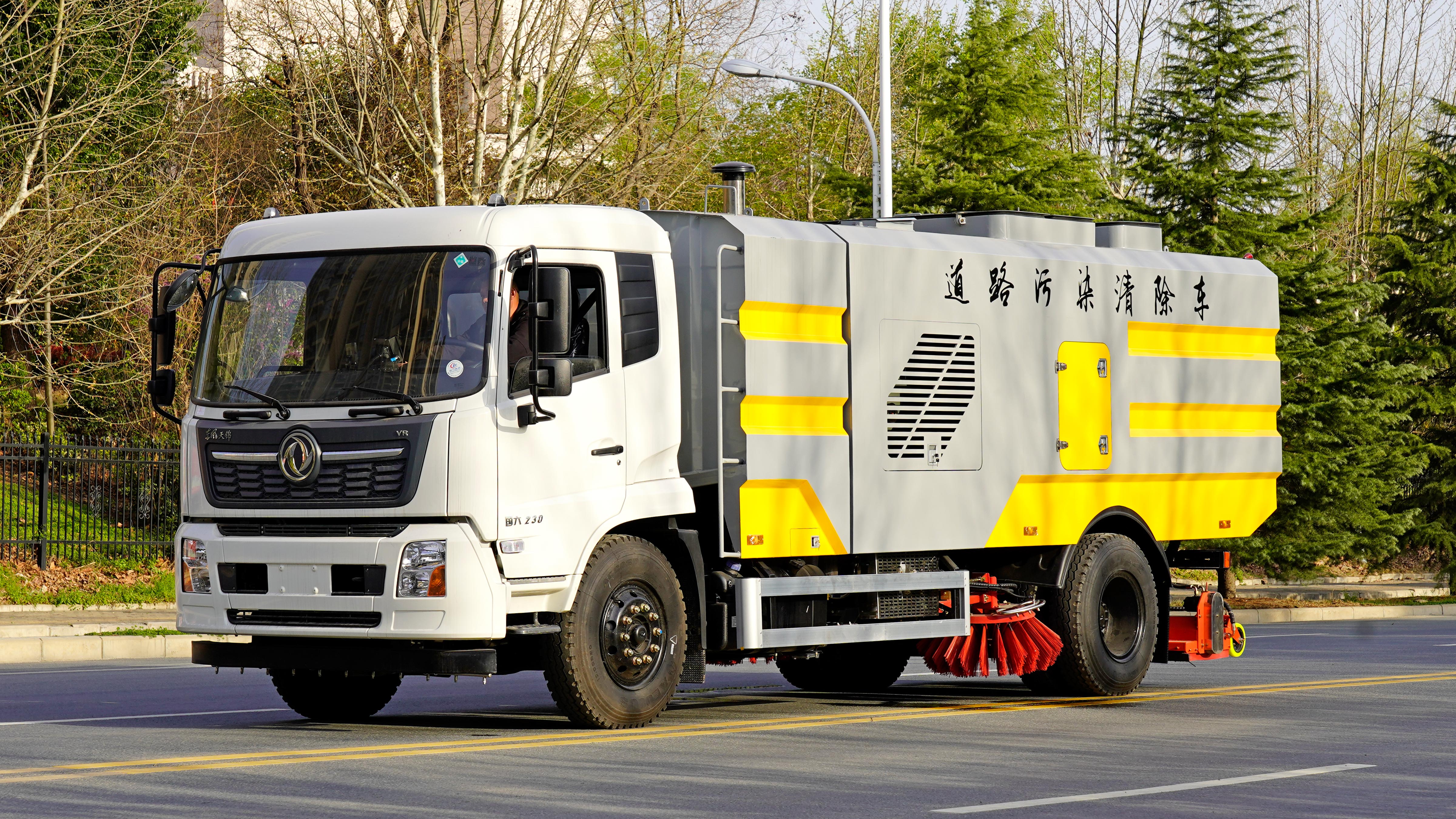

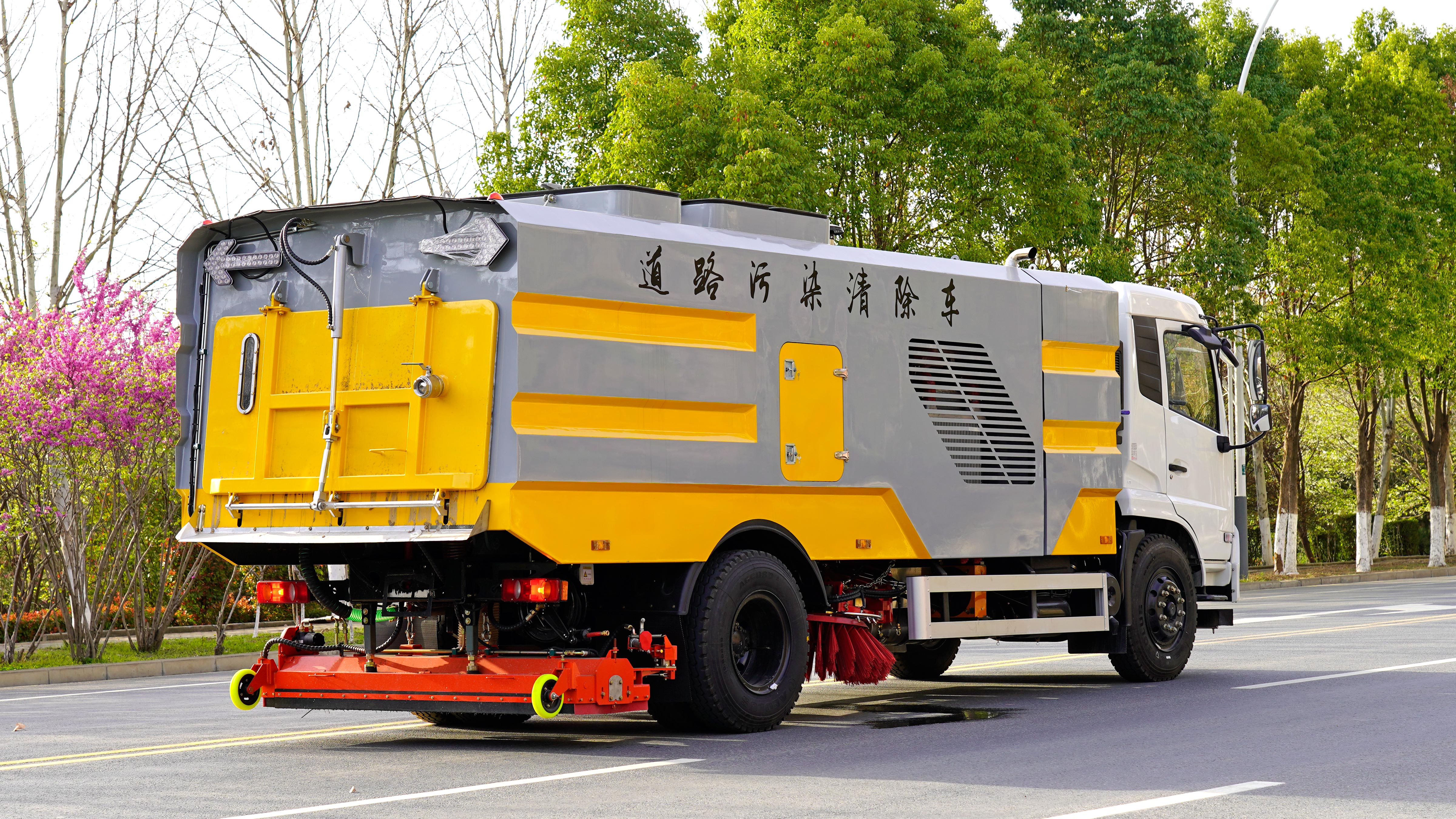

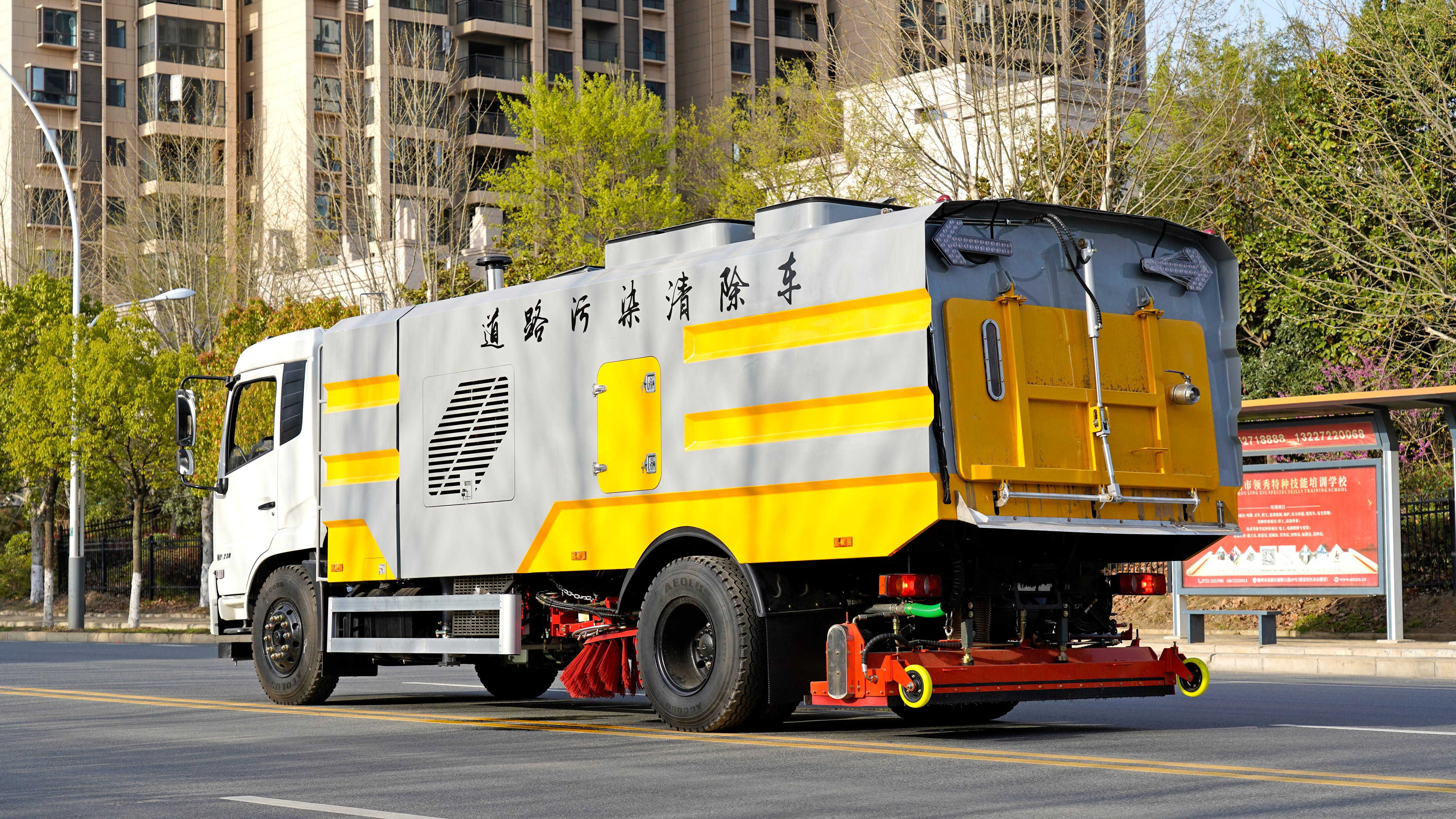

六、車輛外觀

七、售后服務承諾

1 、保修年限、范圍、保修條件

有關底盤部分和副發動機的售后服務由使用單位在本地技術服務站進行

維修（不在上裝保修范圍內）。改裝部分由我公司實行“三包”，質保期 12

個月，易損件除外，在保修期內車輛發生的質量問題（人為損壞除外）由我公

司免費維修。質保期滿后，我公司對其產品實行終生維護，工時費、差旅費、

修理費僅按成本計算。

2 、解決問題、排除故障（技術支持）

當所供車輛發生故障時，接到用戶故障電話后，解決質量或操作問題響應

時間 24 小時，郵件寄出時間 72 小時，當需要售后人員上門解決問題時，我公

司售后服務部人員將在 72 小時內趕到現場提供服務。
