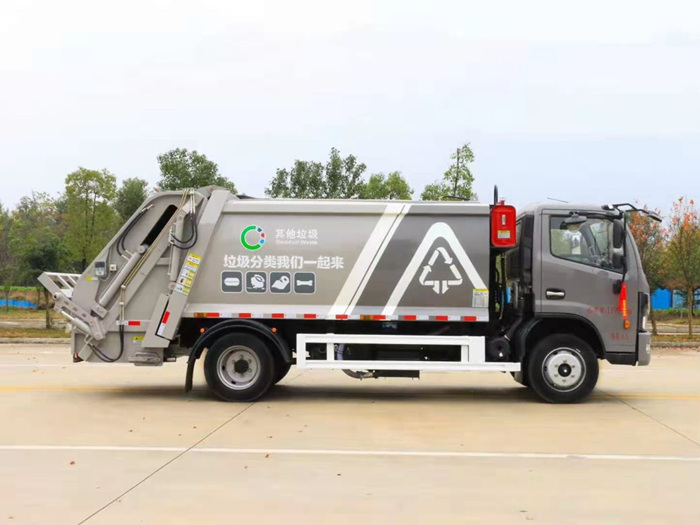

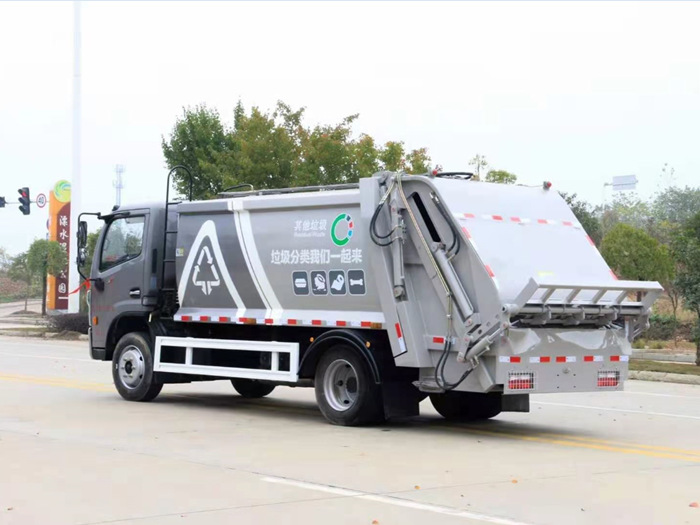

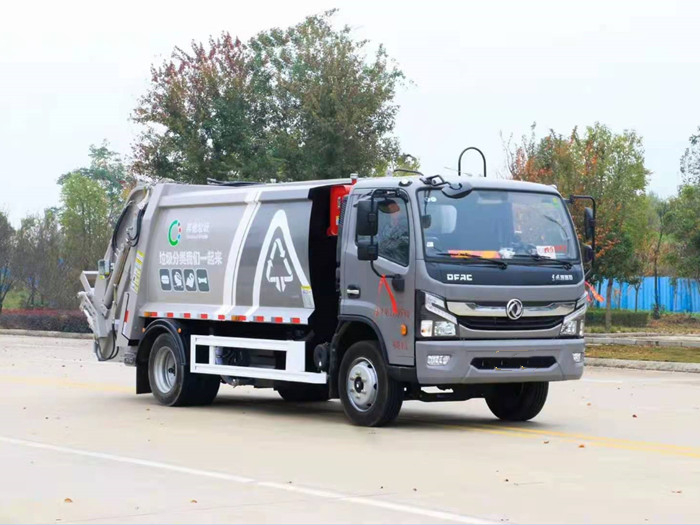

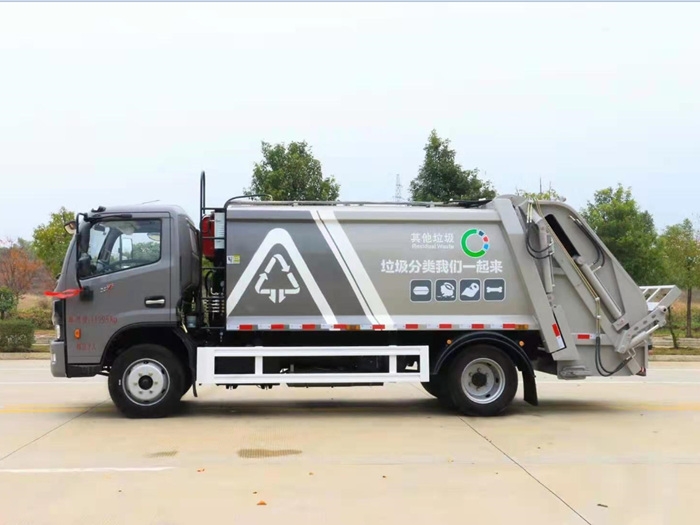

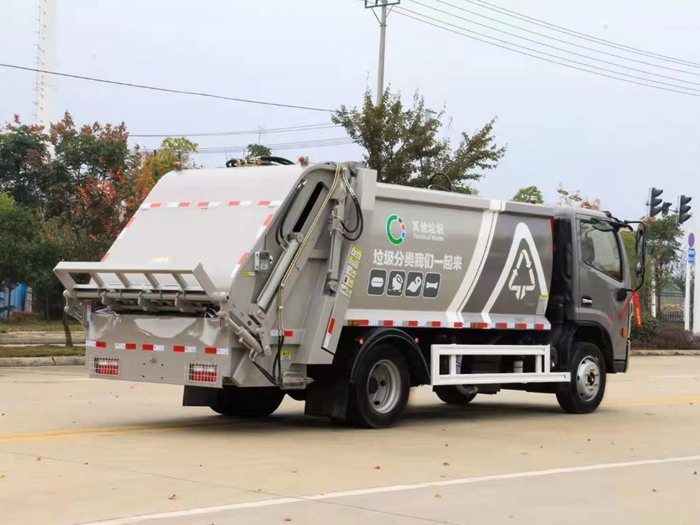

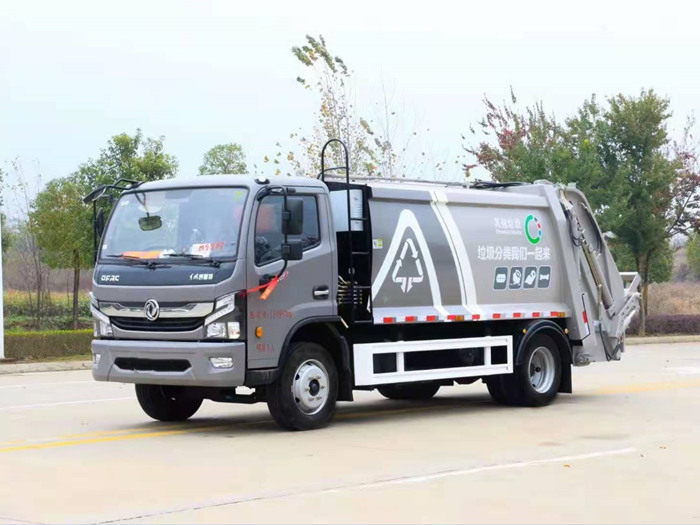

東風大多利卡9方壓縮垃圾車國六
| 發動機 | 朝柴170/玉柴165馬力 | 變速箱 | 法士特8檔 |
| 軸距 | 3800 | 容積 | 8方 |
| 底盤型號 | EQ1125SJ8CDC | 前橋/后橋 | 2.7T前橋，5.5T后橋 |
| 大梁 | 188/192mm | 輪胎型號 | 8.25R20鋼絲胎 |
東風多利卡/凱普特底盤配置：
東風原廠底盤，軸距3.8米，多利卡D7寬體白色駕駛室，朝柴170馬力6檔變速箱、玉柴165馬力法士特8檔變速箱，電動車窗，原廠空調，動力轉向，斷氣剎，825R20鋼絲輪胎帶備胎，ABS，中控鎖。
8方壓縮垃圾車上裝配置：
壓縮容積8立方，采用T420特種鋼板整體折彎制作，配廈門銀華液壓缸漏油包換，長源40液壓泵，中梅多路閥，西門子PLC**，電光開關，2個污水收集箱，3個操作**盒，帶夜間照明燈，配雙向壓縮功能，雙向液壓鎖滴水不漏。
壓縮垃圾車選裝配置：
可選雙泵合流+雙閥**、可選掛桶架、三角斗、全密封斗、擺臂裝置。 整車優點：目前銷量**的中小型壓縮垃圾車型，能進小區里面**的車型，可以裝120-140桶生產垃圾，動力大裝載多。
| 壓縮式垃圾車產品主要技術參數 | |||
| 產品名稱： | 壓縮式垃圾車 | 外型尺寸： | 7460,7180,6980×2300,2350×2700(mm) |
| 整車型號： | 貨廂尺寸： | ××(mm) | |
| 總質量： | 11995(Kg) | 額定質量： | 4600,4665,4900,4965(Kg) |
| 整備質量： | 7200,6900(Kg) | **車速： | 103(km/h) |
| 排放標準： | GB3847-2005,GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | EQ1125SJ8CDC | 燃料種類： | 柴油 |
| 軸數： | 2 | 軸距： | 3800,3950,4050,4100,4400,3600(mm) |
| 輪胎數： | 6 | 軸荷： | 4350/7645 |
| 輪胎規格： | 245/70R19.5,8.25R20 | ||
| 發動機參數 | |||
| 發動機： | 發動機生產企業： | 排量： | 功率： |
|
D4.0NS6B170 D4.0NS6B185 YCS04190-68 ZD30D16-6N D25TCIF1 D30TCIF1 D40TCIF1 D45TCIF1 NV30-C6G NV30-C6C NV30-C6D CY4SK161 CY4SK261 CY4SK361 YCY30165-60 D4.0NS6B160 CY4BK261 YCY24140-60 Q28-130E60 H30-165E60 D4.0NS6B195 CA4DD2-18E6-30 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 東風輕型發動機有限公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 安徽全柴動力股份有限公司 安徽全柴動力股份有限公司 東風康明斯發動機有限公司 **汽車集團有限公司 |
4000 4000 4156 2953 2499 2977 4052 4461 2968 3093 2968 3856 3856 3856 2970 4000 3707 2360 2800 3000 4000 3230 |
125 136 140 120 110 125 135 162 115 120 120 135 125 125 121 118 100 103 96 120 143 132 |
| 專用功能說明： | |||
| 1. 此車型僅采用軸距:3800mm;2.發動機與油耗(L/100km)一一對應:D4.0NS6B170/20.5,D4.0NS6B185/20.4,YCS04190-68/20.3,ZD30D16-6N/20.3,D25TCIF1/20.3,D30TCIF1/20.2,D40TCIF1/20.3,D45TCIF1/20.2,NV30-C6G/20.6,NV30-C6C/20.3,NV30-C6D/20.3,CY4SK16120.4,CY4SK261/20.1,CY4SK361/20.4,YCY30165-60/20.3,D4.0NS6B160/20.1,CY4BK261/20.1,YCY24140-60/20.1,Q28-130E60/20.1 ,H30-165E60/20.1;3.當駕駛室準乘人數為2人時,整備質量為7200kg時,載質量為4665kg;整備質量為6900kg時,載質量為4965kg;當駕駛室準乘人數為3人時,整備質量為7200kg時,載質量為4600;整備質量為6900kg時,載質量為4900kg;4.防護材料:Q235碳鋼,連接方式:左右側面防護采用焊接連接,離地高度510mm,后部防護由專用裝置代替,離地高度495mm;5.該車主要專用裝置由箱體、壓縮系統組成,用于垃圾的收集與清運.6.該車型可選裝ETC車載裝置,選裝駕駛室,該車可選裝方形或弧形箱體,選裝全密封蓋裝置,選裝后部工作裝置,選裝圓形護輪板.選裝爬梯,選裝擺臂裝置,選裝全密封裝置和半密封裝置,選裝翻桶裝置7.選裝工作裝置時,選裝工作裝置時,外形長(mm)前后懸/軸距/后懸 /后伸量對應關系:①無上料裝置:6980=1180+3800+2000+0, ②擺臂和全密封裝置:7180=1180+3800+2000+200③選裝翻桶裝置和半密封斗裝置:7460=1180+3800+2000+480;8.ABS型號/廠家:ABS型號:ABS/ASR-24V-4S/4M,廠家:襄陽東風隆誠機械有限責任公司. |
壓縮垃圾車
1、電、液聯合**
該車的**系統綜合利用了電控和液控的優點，通過電控系統**液壓閥組，提高了使用可靠性和效率。
2、發動機功率輸出自動**
發動機功率輸出**即油門**可通過電氣系統實現全自動**，滿足垃圾壓填循環和推擠卸料時對功率的要求，在其它工況下，發動機自動處于怠速狀態，可減少功率損耗和故障發生率，降低耗油，提高使用經濟性。
3、框架結構
垃圾箱采用加強梁和鋼板焊接而成牢固的框架結構，側面和頂面為圓弧曲面，外形美觀，重量輕，受力好，不變形；推鏟由矩管骨架和折面板構成，不僅結構輕巧，又能使垃圾均勻分布，卸料干凈徹底；填裝器主要由填裝器殼體、滑板、刮板等構件組成，各構件采用受力良好的梁板或箱型結構，結構牢固，重量輕。
4、密封處理消除二次污染
垃圾在壓縮裝填和運輸過程中處于封閉狀態。垃圾箱與填裝器接合面裝有特制的橡膠密封條，采用鎖緊裝置壓縮密封；污水箱上安裝有獨特的排污閥，密封可靠，不易堵塞。填裝器蓋選裝完全遮蓋住填裝器投料口，消除轉運過程車尾氣流擾動造成垃圾塵屑飛揚的現象，外觀更加美觀。
5、液壓舉升安全回路
在舉升填裝器的液壓系統中，設置了雙向平衡閥。該閥不僅保證了填裝器平穩下降，同時隔斷了舉升油缸與液壓膠管的直接連接，即使油管爆裂，填裝器也不會(huì )突然落下，提高了使用安全性。
6、**的電控系統
采用CAN總線車載**器**，**電路在**器內生成，采用邏輯回路保證各操作指令按順序執行，同時保證各操作指令之間互鎖，外部只有線路連接，降低了故障發生率，避免了誤操作造成的事故，提高了可靠性；特別設置的緊急制動按鈕可使垃圾壓填機構在任何狀態或任何位置停止，保障作業人員、設備的安全。
7、填裝器與箱體結合
采用鎖緊機構，滑板采用尼龍滑塊導向 填裝器與箱體結合部結構合理，并采用鎖緊全密封技術�；遘壍啦捎酶邚姸儒i鋼材質整體沖壓成型，滑板運動采用尼龍滑塊導向。
8、自動、手動操作系統
各機構的工作均有自動和手動兩種操作方式，如自動操作出現故障，可用手動操作完成機構作業和卸出垃圾，既保證了垃圾車的高效率工作，又為調試、維修和故障處理提供了極大的方便。
9、方便的操作**
作業**盒分別安裝在駕駛室內和車尾，駕駛室內的作業**盒可**推擠卸料和選擇操作模式（如自動或手動），車尾的作業**盒則**壓填機構和翻桶機構的作業，使用操作十分方便。特別是在垃圾填埋場，作業人員無須下車即可完成卸料和污水排放。
10、高質量的元件
電氣、液壓系統的關鍵元器件均采用知名元件，如**器、多路換向閥組、按鈕、油缸密封件等，提高了垃圾車的使用可靠性。
