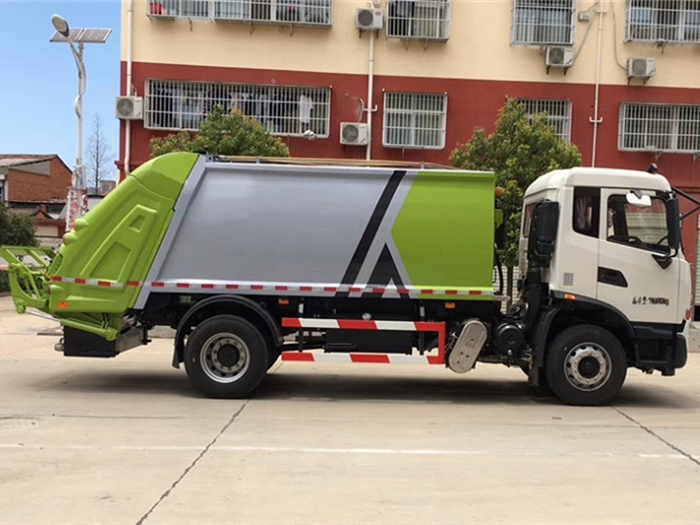

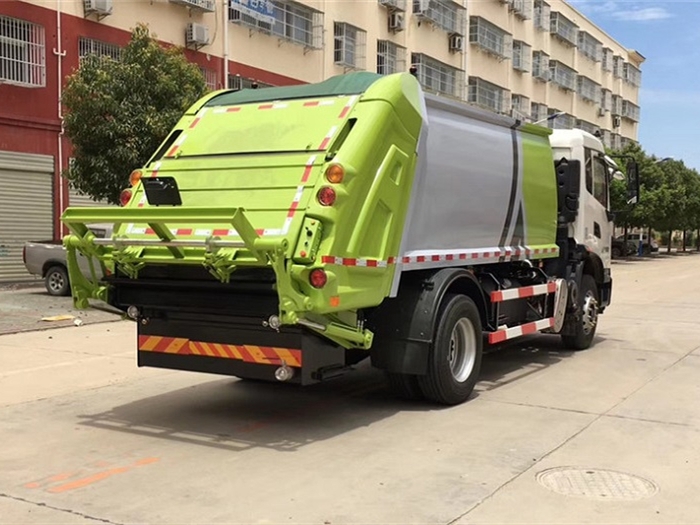

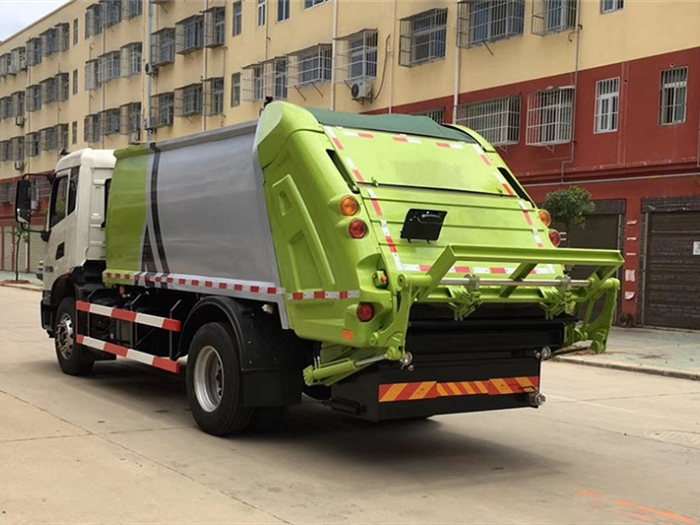

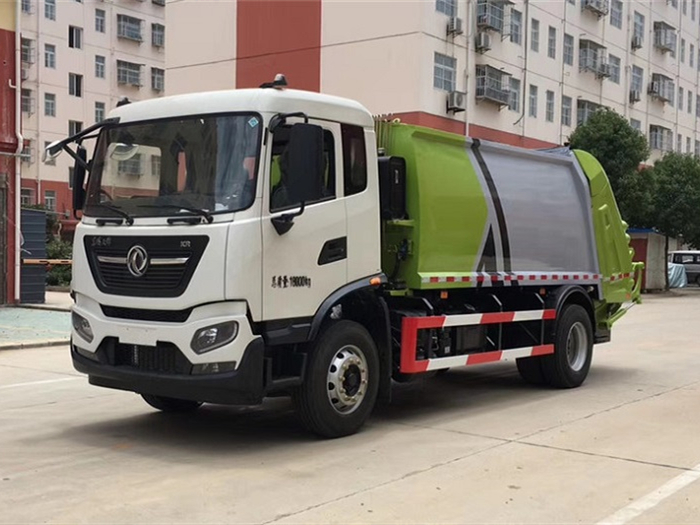

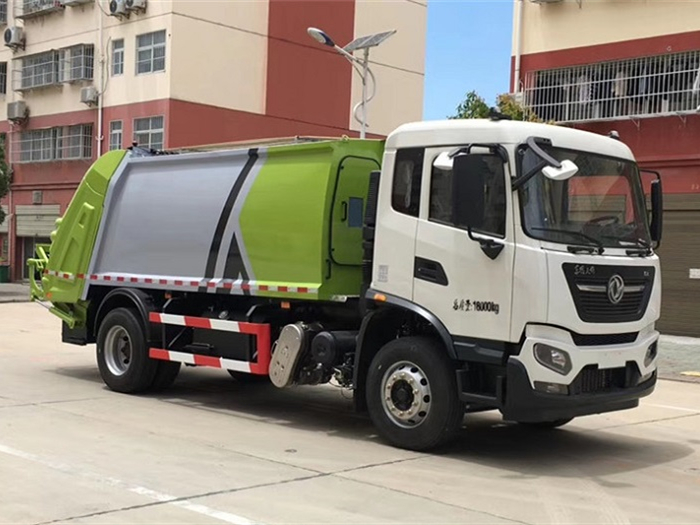

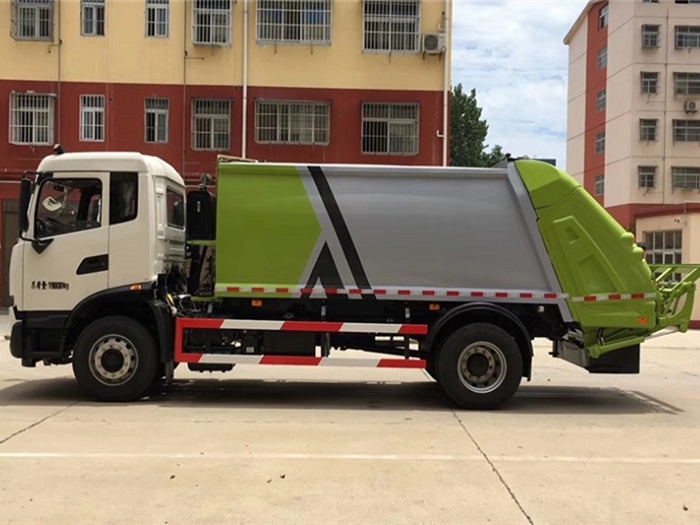

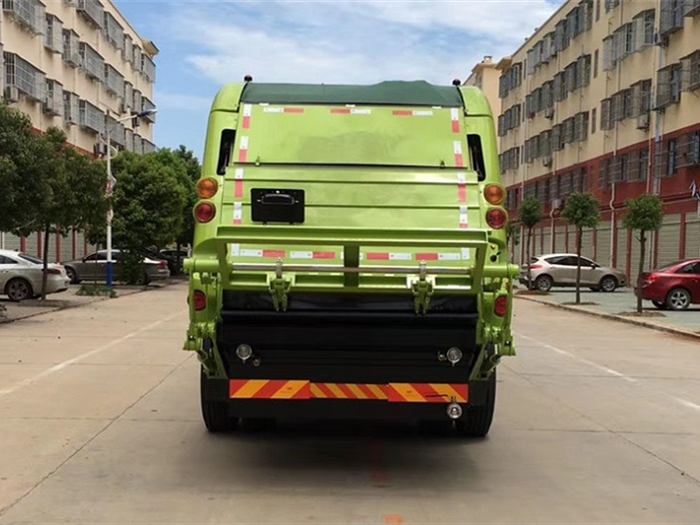

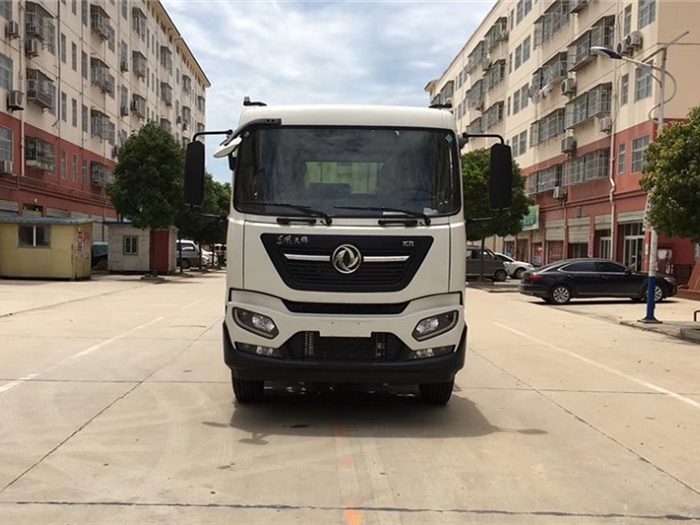

東風天錦12-14方高端壓縮垃圾車國六
| 發動機 | 康明斯210-230馬力 | 變速箱 | 東風6檔 |
| 軸距 | 4500/4700 | 容積 | 10-12方 |
| 底盤型號 | DFH1180EX8 | 前橋/后橋 | 5噸/10噸 |
| 大梁 | 250雙層 | 輪胎型號 | 295/80R22.5 18PR真空胎 |
東風天錦12-14方壓縮垃圾車底盤配置：
東風商用車底盤，天錦新款KR駕駛室，國六排放標準，康明斯210-230馬力發動機，6檔變速箱，295真空胎，原裝空調，氣剎，ABS，電動玻璃。
上裝配置：
有效壓縮容積12-14方可選， 3倍壓縮比，可裝常規生活垃圾10-12噸，采用中聯配套液壓缸，雙液壓泵+雙多路閥系統，操作速度快，尾部可選掛桶翻轉架，大密封斗，擺臂架等上料裝置。
| 壓縮式垃圾車產品主要技術參數 | |||
| 產品名稱： | 壓縮式垃圾車 | 外型尺寸： | 8780,8980,9280×2500×3020(mm) |
| 整車型號： |
|
貨廂尺寸： | ××(mm) |
| 總質量： | 18000(Kg) | 額定質量： | 8070,8005,7270,7205(Kg) |
| 整備質量： | 9800,10600(Kg) | **車速： | 89(km/h) |
| 排放標準： | GB3847-2005,GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | DFH1180EX8 | 燃料種類： | 柴油 |
| 軸數： | 2 | 軸距： | 4700,5000,4500(mm) |
| 輪胎數： | 6 | 軸荷： | 6500/11500 |
| 輪胎規格： | 10.00R20 18PR,275/80R22.5 18PR | ||
| 發動機參數 | |||
| 發動機： | 發動機生產企業： | 排量： | 功率： |
|
DDi50E190-60 D4.5NS6B190 D6.7NS6B230 B6.2NS6B210 B6.2NS6B230 |
東風商用車有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 |
5000 4500 6700 6200 6200 |
147 140 169 154 169 |
壓縮式垃圾車是程力晨風洗掃車專業廠推出的高端智能型垃圾收集車，該車全密封，自行壓縮、自行傾倒、污水流入專用的污水箱，較為徹底的解決了垃圾轉運過程中的二次污染。
| 上裝參數 | 箱體容積 | 12/14.0m3 |
|
| 箱體材厚 | 4mm |
|
|
| 投料口 | 離地高度 | 1040mm | |
| 寬 | 1680mm | ||
| 填料器容積 | 1.75m3 |
|
|
| 污水箱容積 | 350L |
|
|
| **方式 | CAN |
|
|
| 單次裝載循環時間 | 16～18s |
|
|
| 單次推卸垃圾時間 | 22s |
|
|
| 后擋板提升角度 | ～95° |
|
|
| 液壓系統額定壓力 | 19.6MPa(200kg/cm2) |
|
|
| 上裝配置 | 多路閥 | YUKEN |
|
| 液壓油泵 | 皖液 |
|
|
| 十字開關 | HRO |
|
|
| 按鈕開關 | IDEC |
|
1）箱體側面采用流線型外觀設計，應用**行業的工裝式、標準化焊接裝配工藝，整車一致性強，尾部全覆蓋式結構件，外型美觀大方，易于清洗。
2）**的CAN通訊電控系統，穩定性好，高清屏顯示，可自動診斷提示故障。**的強制工作模式，在某一功能鍵失效的情況下，可由其他功能鍵替代實現。
3）采用雙向壓縮技術，使得壓裝作業壓縮力大，壓縮比大，推板模擬垃圾填塞方向（曲面）設計，保證了不同成分垃圾被壓力均勻地壓縮并填滿整個車箱而無死角和空隙存在或阻塞現象發生，大大提高了垃圾凈裝載量。
4）推板滑軌結構為兩側槽型軌道，與置于車箱底板上的軌道相比，具有軌道剛性大，穩定性好，底板無變形，推板運動平穩，垃圾卸料干凈，工作可靠等優點。
5）優化設計的中壓變壓液壓系統，與國內普遍使用的全系統恒定壓力的高壓系統相比，具有動態響應快，系統內部熱損耗小，工作效率高，作業循環時間短，操作簡單等優點，特別是工作可靠、故障率低。
6）標配4重液壓油過濾（進油高壓濾芯，回油漏芯，液壓油箱進、出油濾芯），徹底解決油閥卡滯現象。
7）**污水異型導管設計，防止了污水泄漏，料斗、污水廂一體化設計，徹底解決了跑、冒、滴、漏等二次污染問題。箱體和填裝器之間具有液壓自動密封鎖緊裝置，采用鎖鉤鎖緊而非插銷式鎖緊，有效防止污水泄露，以免造成二次污染。
8）滑板在滑道內的尼龍板的運動均靠四組進口高密度高分子聚乙烯導向支撐滑塊實現，與國內普遍采用的軸承鋼等剛性滑動件相比，減小了滑動阻力和運動副磨損；尤其是高密度高分子聚乙烯滑塊，與同行采用的國產塑料滑塊相比，經久耐磨，正常維護下基本無須更換。
9）滑板導軌滾輪結構，導板反R設計，尼龍導向，刮料輕松自如。
10）設置垃圾逆流防止裝置，通過采用遮擋板阻隔，確保料斗內有充分空間，實現高效作業。
11）填料器采用弧型導軌，具有二次壓縮的功效。裝填器提升時，刮板可進行二次清料，保證下料時無殘留垃圾。
12）配裝駕駛室內操作系統，通過駕駛室操作可完成填裝器升降和推板卸料垃圾過程。
13）裝有電控油門，可以自動加速與定速。電子油門保證了液壓油泵與發動機轉速的**配合。
14）箱體前留有安全檢修窗，方便檢查；開有出氣孔，填裝垃圾時無反向阻力。
15）單泵實現雙聯功效，提桶和刮板可同時工作，互不干涉。
16）車輛具有17道安全保護裝置，確保操作人員的安全：聯絡(luò )蜂鳴器、緊急停止裝置、防止卷入、異常溢流閥、填料器升降專用油缸、連鎖開關、安全棒、填料器升降報**裝置等。

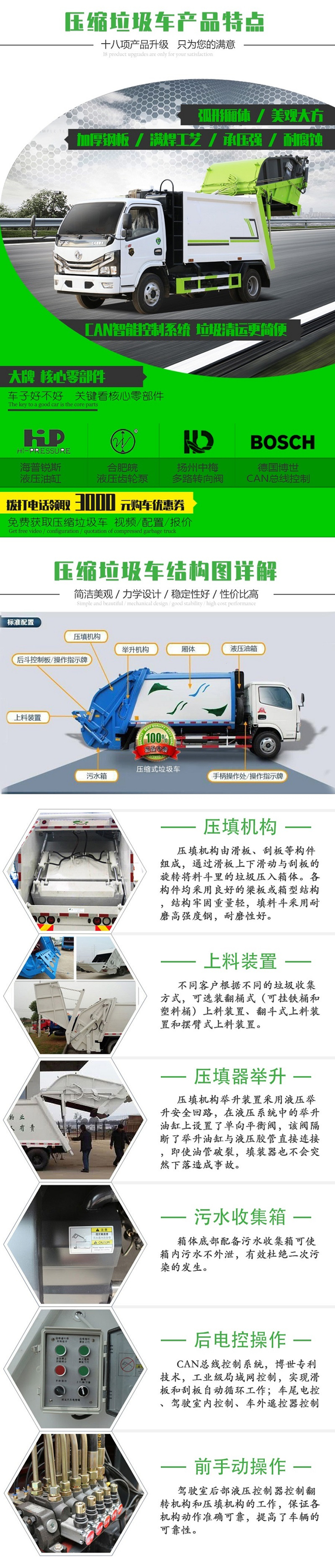

壓縮垃圾車
1、電、液聯合**
該車的**系統綜合利用了電控和液控的優點，通過電控系統**液壓閥組，提高了使用可靠性和效率。
2、發動機功率輸出自動**
發動機功率輸出**即油門**可通過電氣系統實現全自動**，滿足垃圾壓填循環和推擠卸料時對功率的要求，在其它工況下，發動機自動處于怠速狀態，可減少功率損耗和故障發生率，降低耗油，提高使用經濟性。
3、框架結構
垃圾箱采用加強梁和鋼板焊接而成牢固的框架結構，側面和頂面為圓弧曲面，外形美觀，重量輕，受力好，不變形；推鏟由矩管骨架和折面板構成，不僅結構輕巧，又能使垃圾均勻分布，卸料干凈徹底；填裝器主要由填裝器殼體、滑板、刮板等構件組成，各構件采用受力良好的梁板或箱型結構，結構牢固，重量輕。
4、密封處理消除二次污染
垃圾在壓縮裝填和運輸過程中處于封閉狀態。垃圾箱與填裝器接合面裝有特制的橡膠密封條，采用鎖緊裝置壓縮密封；污水箱上安裝有獨特的排污閥，密封可靠，不易堵塞。填裝器蓋選裝完全遮蓋住填裝器投料口，消除轉運過程車尾氣流擾動造成垃圾塵屑飛揚的現象，外觀更加美觀。
5、液壓舉升安全回路
在舉升填裝器的液壓系統中，設置了雙向平衡閥。該閥不僅保證了填裝器平穩下降，同時隔斷了舉升油缸與液壓膠管的直接連接，即使油管爆裂，填裝器也不會(huì )突然落下，提高了使用安全性。
6、**的電控系統
采用CAN總線車載**器**，**電路在**器內生成，采用邏輯回路保證各操作指令按順序執行，同時保證各操作指令之間互鎖，外部只有線路連接，降低了故障發生率，避免了誤操作造成的事故，提高了可靠性；特別設置的緊急制動按鈕可使垃圾壓填機構在任何狀態或任何位置停止，保障作業人員、設備的安全。
7、填裝器與箱體結合
采用鎖緊機構，滑板采用尼龍滑塊導向 填裝器與箱體結合部結構合理，并采用鎖緊全密封技術�；遘壍啦捎酶邚姸儒i鋼材質整體沖壓成型，滑板運動采用尼龍滑塊導向。
8、自動、手動操作系統
各機構的工作均有自動和手動兩種操作方式，如自動操作出現故障，可用手動操作完成機構作業和卸出垃圾，既保證了垃圾車的高效率工作，又為調試、維修和故障處理提供了極大的方便。
9、方便的操作**
作業**盒分別安裝在駕駛室內和車尾，駕駛室內的作業**盒可**推擠卸料和選擇操作模式（如自動或手動），車尾的作業**盒則**壓填機構和翻桶機構的作業，使用操作十分方便。特別是在垃圾填埋場，作業人員無須下車即可完成卸料和污水排放。
10、高質量的元件
電氣、液壓系統的關鍵元器件均采用知名元件，如**器、多路換向閥組、按鈕、油缸密封件等，提高了垃圾車的使用可靠性。
